Funicular da Graça

• Localização: Lisboa, Portugal
• Solução: Infraestruturas e Transportes
• Tipo: Urbanismo, ambiente e espaços públicos
• Promotor: EMEL
• Arquitectura: Atelier Bugio
• Âmbito: Fundações e estruturas
• Projecto: 2015-2019
• Construção: 2021-2024
• Fotografia: EMEL
• Construtor: Consórcio LIFTECH - ECOCIAF
• Dimensão: 74m de extensão
• Ver no Google Maps

Entre 1893 e 1904, existiu em Lisboa o Elevador da Graça, que funcionava entre a Rua da Palma e o Largo da Graça. Foi desactivado com a construção da então nova linha de eléctrico entre a Baixa e a Graça. 120 anos depois, a Graça voltou a ter um elevador. Esta intervenção, que integra o Plano Geral de Acessibilidades Suaves e Assistidas à Colina do Castelo, foi premiada com o Prémio Nacional de Reabilitação Urbana 2024, na categoria Melhor Intervenção Cidade de Lisboa.

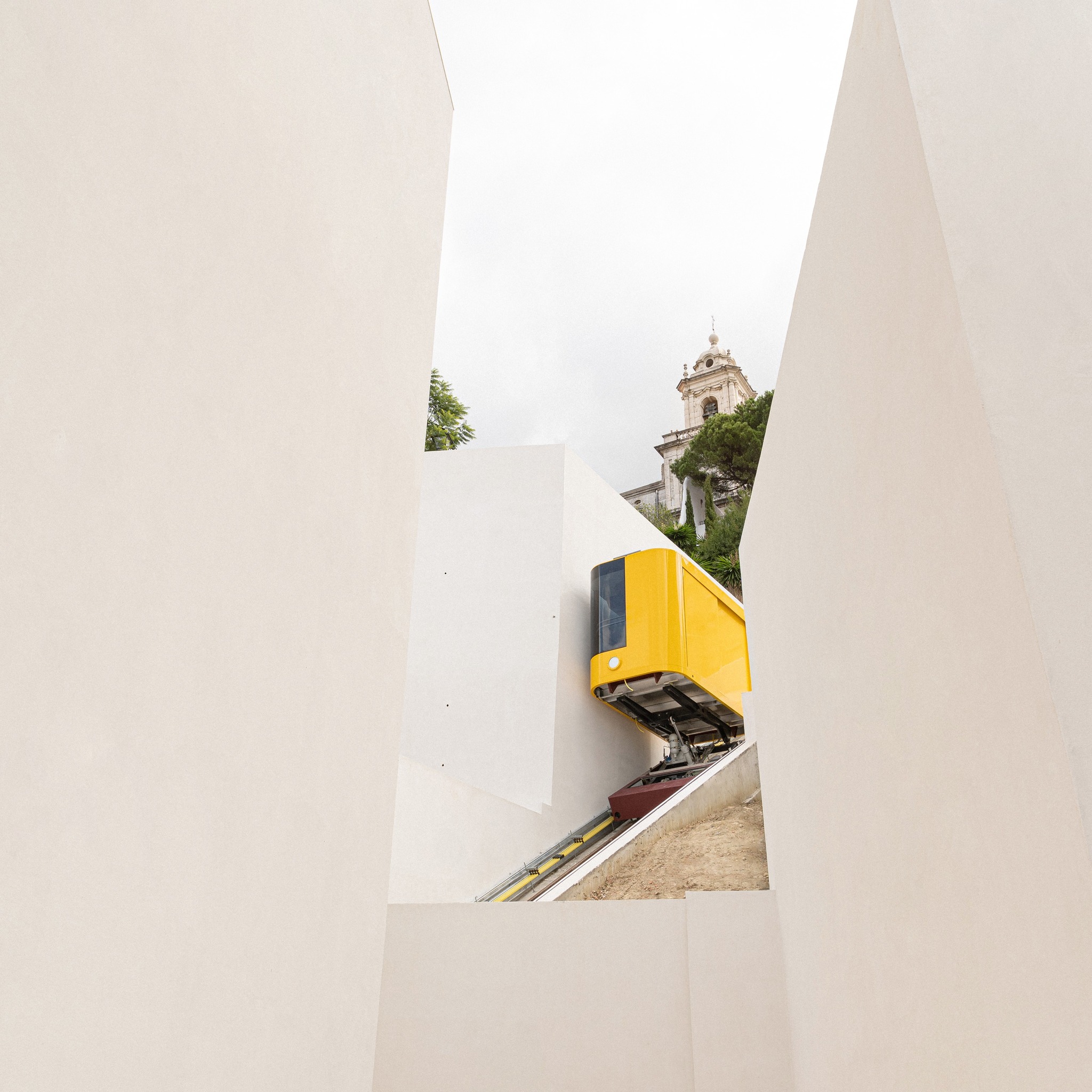

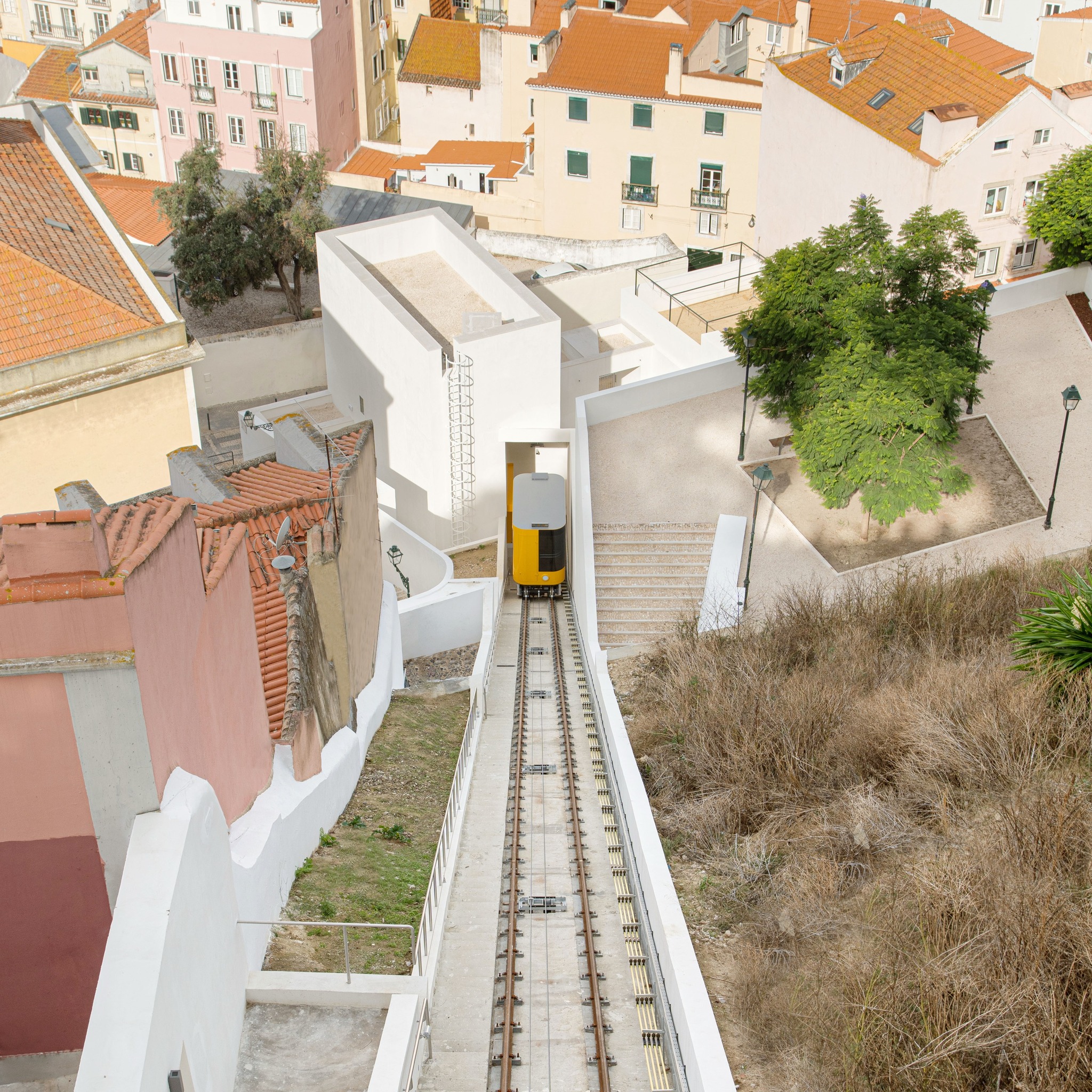

O Funicular da Graça tem um percurso compreendido entre a Rua dos Lagares e o Miradouro Sophia de Mello Breyner Andresen, com uma extensão de 74m e inclinação de cerca de 31º, vencendo um desnível de cerca de 44m. Foi subdividido em 4 troços estruturais separados entre si por juntas de dilatação e designados por: Gare da Rua dos Lagares; Intercepção com o Jardim da Cerca da Graça; Laje vigada e Gare de chegada ao Miradouro da Graça.

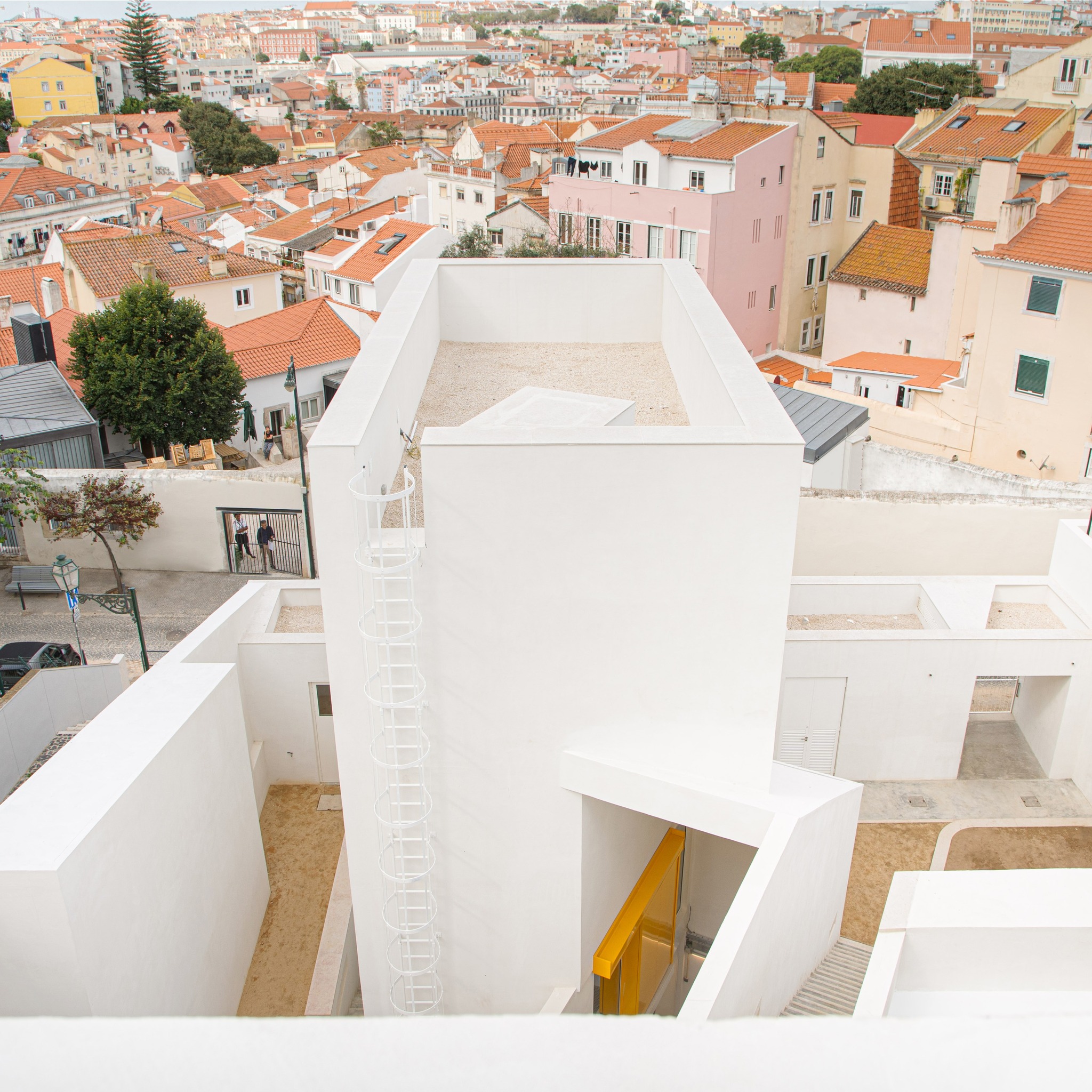

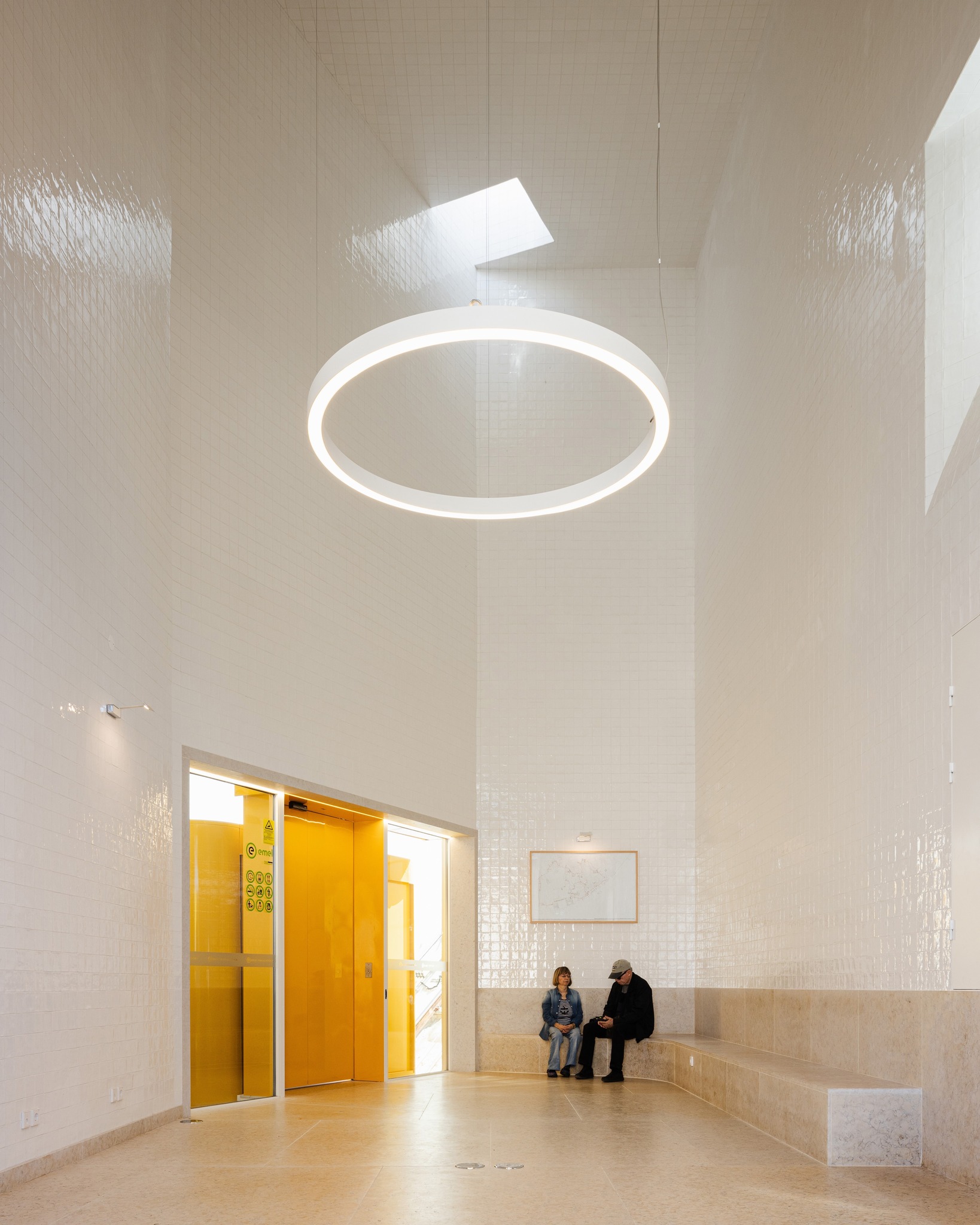

A Gare da Rua dos Lagares serve de entrada aos passageiros para o Funicular no sentido ascendente. É um edifício que possui o piso 0 aproximadamente à cota do terreno existente, uma cave enterrada e um poço do funicular com mais de 9m de profundidade. Condicionantes de origem geológica e arqueológica impactaram na concepção estrutural deste edifício e motivaram a escolha das soluções de estrutura e fundações.

No troço Intercepção com o Jardim da Cerca da Graça, a existência de um muro de suporte de altura elevada condicionou a concepção estrutural e o processo construtivo. O troço Laje Vigada corresponde à zona estruturalmente mais simples. É basicamente constituída por uma laje vigada com 2 vigas sob o eixo dos carris que são apoiadas por microestacas espaçadas de 6.2m.

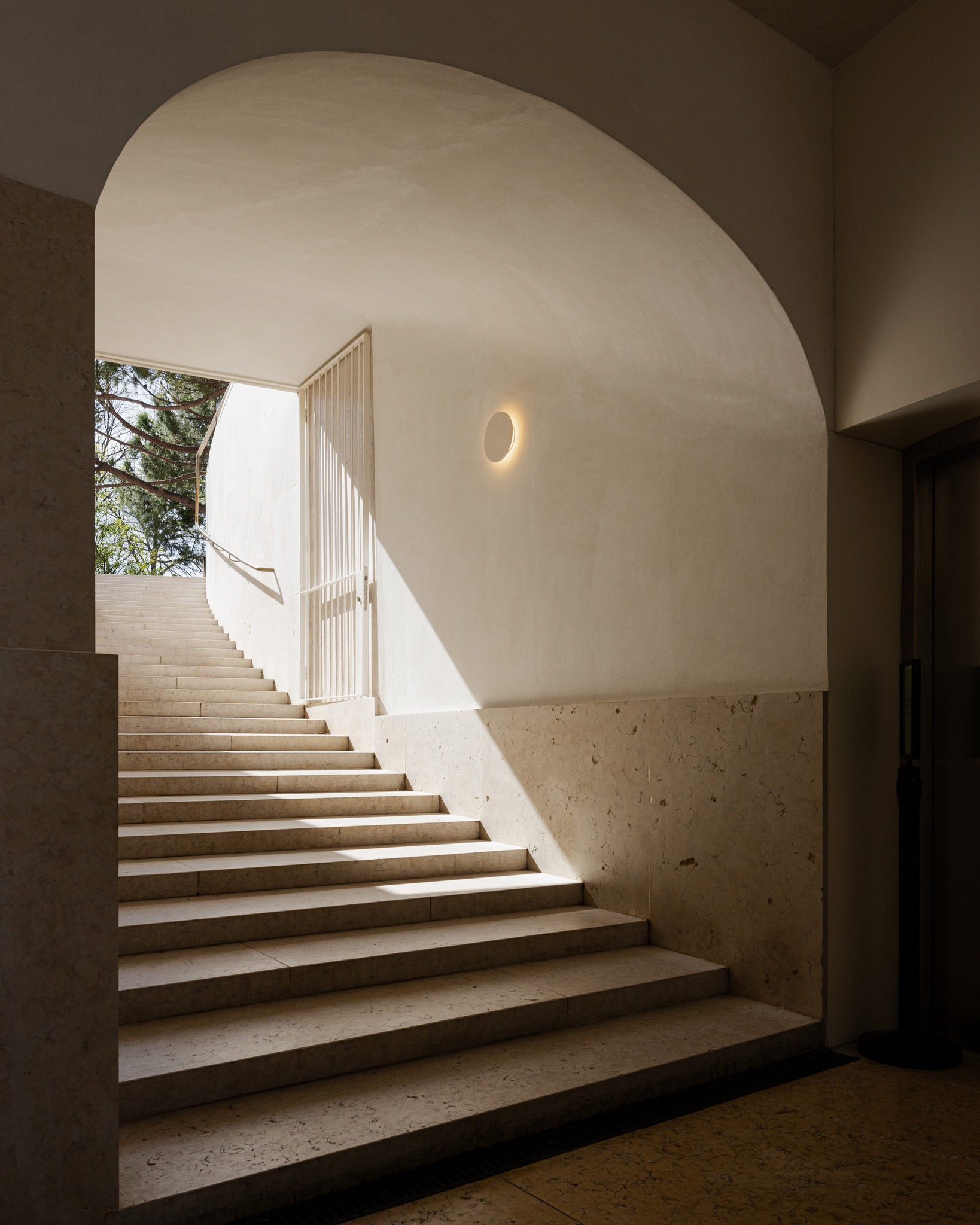

Na Gare de chegada ao Miradouro da Graça, a descoberta de parte do troço da Muralha Fernandina, inviabilizou o traçado original, tendo-se subido a cota de chegada do elevador junto ao muro do Miradouro, terminando mais cedo o percurso da máquina, e construído enterrado o adro de chegada do elevador junto ao tardoz do dito muro. A saída do adro para a superfície é feita por uma escada rampeada.
