Instituto Superior Dom Bosco nos Salesianos

• Localização: Maputo, Moçambique
• Solução: Edifícios
• Tipo: Educação
• Promotor: Sociedade Salesiana
• Arquitectura: José Forjaz Arquitectos
• Âmbito: Fundações e estruturas, redes de drenagem e abastecimento de águas, coordenação de especialidades
• Área: 2050m2
• Projecto: 2011
• Construção: em curso
• Ver no Google Maps

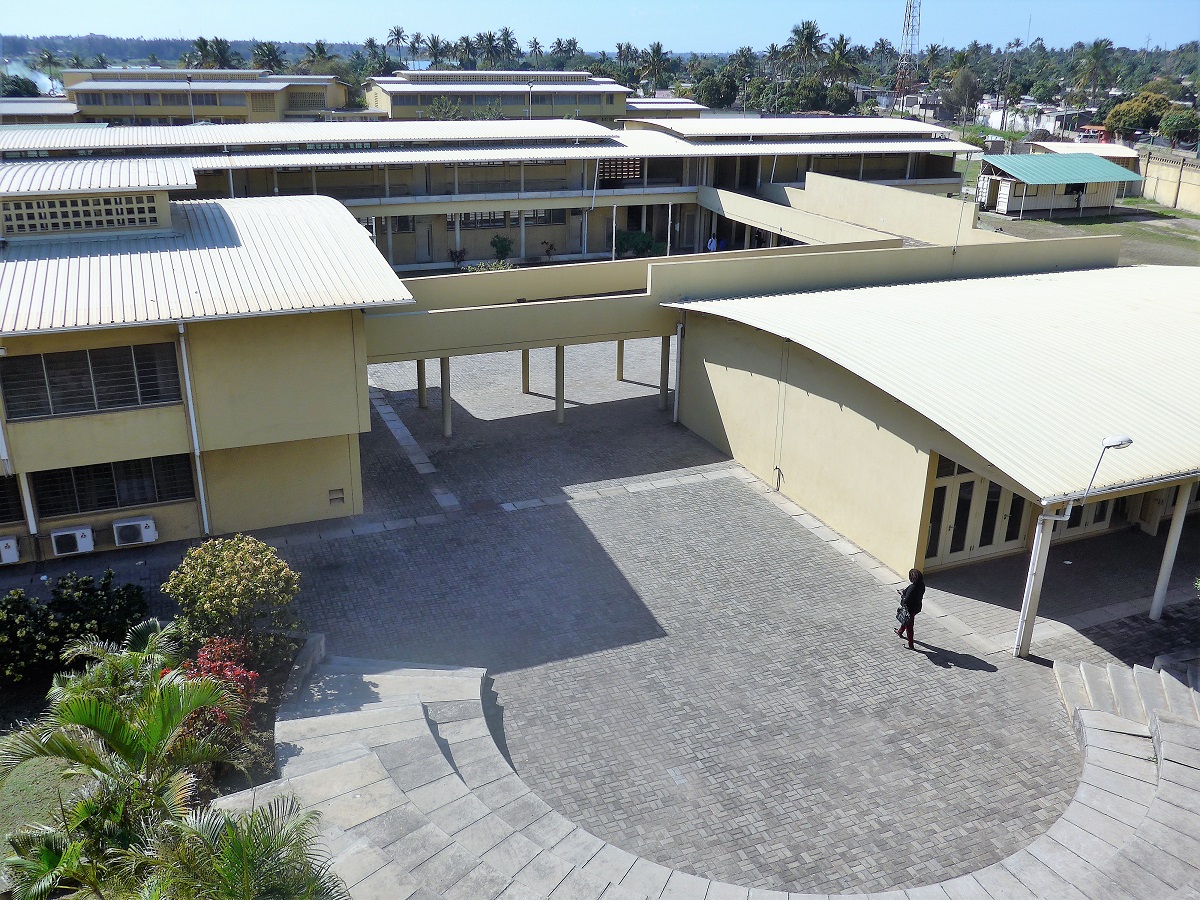

O edifício a construir na fase 4 ficará adjacente ao existente da fase 2 e será constituído por quatro corpos estruturais: Manutenção Industrial Eléctrica, Manutenção Industrial Mecânica, Instalações Sanitárias e Passagem Superior.

O edifício para Manutenção Industrial Eléctrica apresenta uma planta rectangular e desenvolve-se em piso térreo e laje de cobertura-esteira de betão armado, com cobertura em chapa metálica em arco.

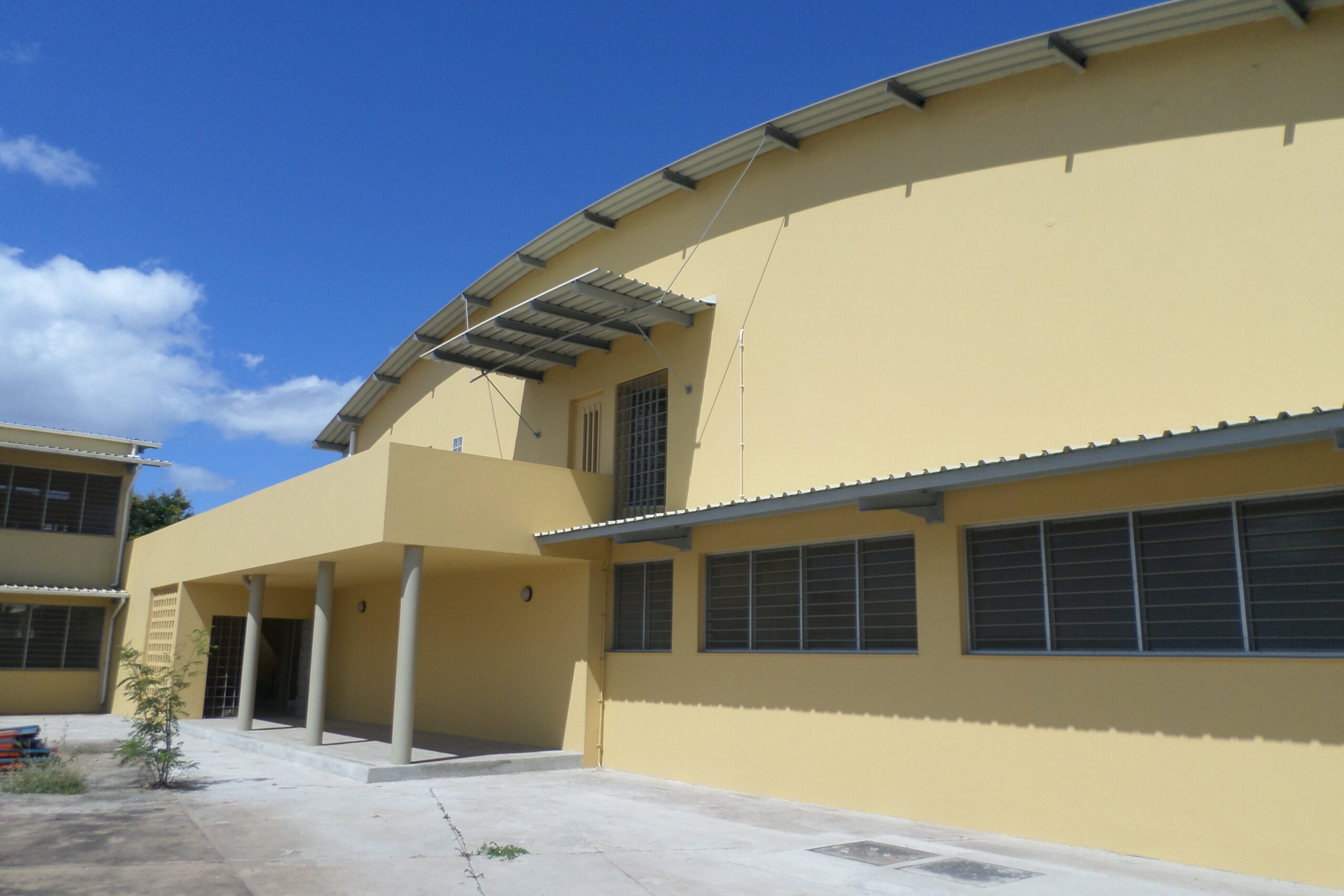

O edifício para Manutenção Industrial Mecânica apresenta uma planta rectangular e desenvolve-se em piso térreo, mezanino parcial em laje de betão armado e cobertura metálica em arco. As coberturas terão dois níveis, sendo o mais alto na zona sobre o mezanino. A cobertura alta terá duas treliças metálicas, afastadas de 4.0m, que vencem o vão de 20m e terão a forma de arco. A cobertura baixa será formada por 5 treliças semelhantes, embora na zona central tenham a corda superior quebrada e sobreelevada para incluir zonas de ventilação natural e passadiços para manutenção.

Em ambos os edifícios, adopta-se uma estrutura resistente em betão armado, formada por lajes, vigas, e pilares implantados numa malha ortogonal.
As Instalações Sanitárias serão um corpo rectangular que se desenvolve em piso térreo e cobertura metálica em arco.

A passagem superior terá 24m de comprimento e 3.5 de largura.
